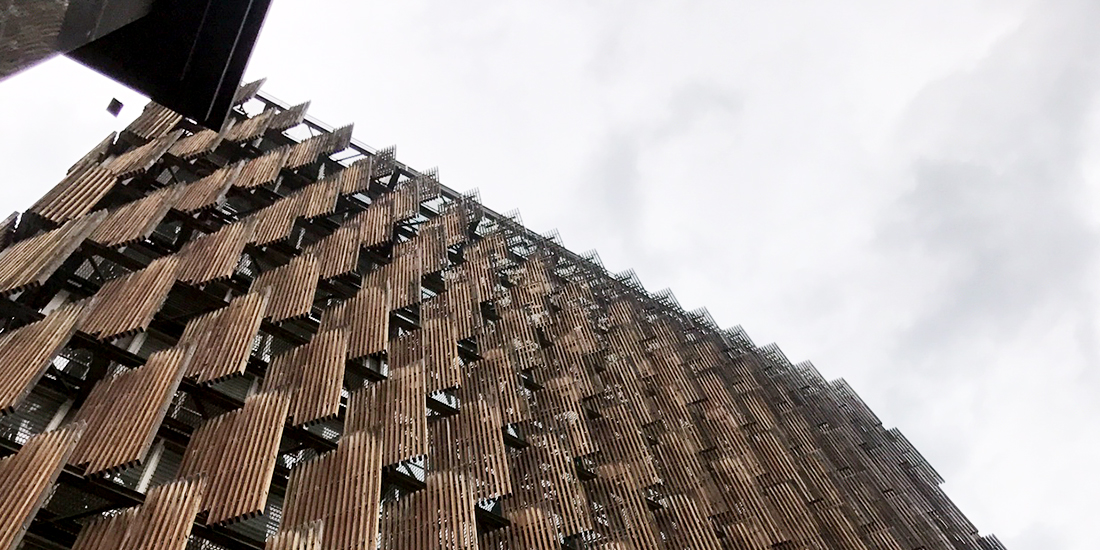

친환경 건물의 선두주자, CH2

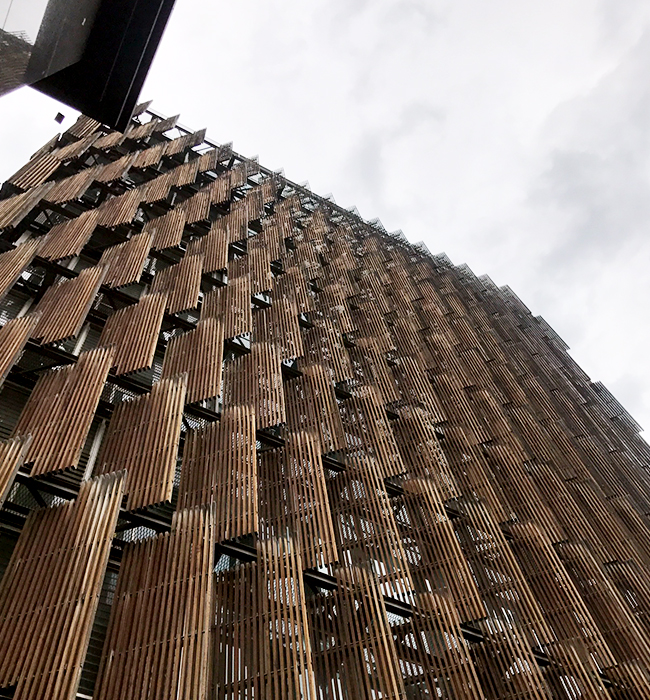

CH2 차양장치

환경의 중요성이 대두되는 이 시점, 모두가 주목해야 할 건물이 하나 있다. 호주의 CH2 는 Council House 2로, 이름에서 알 수 있듯이 공공기관인 시청건물이지만, 동시에 멜버른의 대표적인 그린빌딩이기도 하다.

CH2 빌딩은 환경을 중시하는 건축가 Mick Pearce가 설계한 호주 멜버른의 유명한 친환경 건축물이자 정부 청사이다. 이 건물은 호주에서 친환경 건축물을 평가하는 등급 중 Six Green Star에 처음 등록되었다. 10층 사무소 건물로 이산화탄소 방출은 87%, 전기소비 82%, 가스와 물 사용을 각각 87%, 72% 감소시켰다.

그렇다면, 이 건물이 어떻게 이런 많은 에너지 사용을 줄일 수 있었고, 어떤 친환경적 요소들을 보유하고 있는지 건물의 주요 부분들을 살펴보도록 하자.

사람들의 이목을 끄는 독특한 디자인의 차양 장치

건물의 외부에 재생 목재를 이용한 차양을 설치하여, 태양의 입사에 따라 조절가능하게 설계하였다. 이 장치는 햇빛의 양을 자동으로 감지하여, 태양전지의 힘으로 열고 닫는다. 차양 장치를 만드는 데 사용된 재료 또한 친환경적이며, 작동원리 및 에너지원 모두가 친환경적이다.

놀라운 수자원 보존 원리와 온도 유지법

첫 번째 수자원 보존 방법, Blackwater Treatment Plant. CH2빌딩은 건물에 사용되는 거의 모든 부분에 물을 재활용하여 사용하고 있다. CH2의 물 재사용 전략의 핵심은 Blackwater Treatment Plant이다. 이것은 건물에서 발생하는 흑사 (화장실) 및 샤워 및 대야 폐기물 처리뿐만 아니라, Little Collins Street 하수도의 물을 재활용하여 사용하는 것이다. 또한, 화재 스프링클러 시험수를 재사용하고 있다. 소방용 스프링클러 시험수를 모아 샤워와 수돗물로 재사용하고, 이는 1년 동안 일주일에 약 9000 리터의 물을 절약 할 수 있다고 계산된다. 세 번째, 빗물 수확이다.
CH2 건물은 총 지붕 면적이 빗물 포획에 사용되도록 설계되었다. 수집 된 빗물은 화장실 및 소변 홍조, 조경 급수, 냉각탑 및 분수식 업그레이드 및 거리 나무 관개와 같은 용으로 Blackwater Treatment Plant의 재활용수와 함께 사용된다.

자, 그렇다면 이렇게 재활용된 물들은 어떻게 건물 전체에 공급되며, 건물의 온도를 유지하는 데에 활용될까? 건물의 남동향에는 외부 증발 냉각시설이 설치되어 있다. 총 5개의 증발냉각 시설이 설치되어 과도한 일사획득을 줄이고, 재활용된 물을 냉각시설 꼭대기에서 분사하여 건물 전체에 냉방효과를 제공한다. 이렇게 생성된 차가운 공기는 직원들의 사무실에 전달된다. 사무실 천장에는 구리관과 알루미늄판이 달려 있다. 지하에서 차갑게 식힌 빗물이 구리관을 따라 흐르면서 건물의 공기를 차갑게 식혀 주는 원리로 건물의 온도를 항상 쾌적하게 유지할 수 있다.

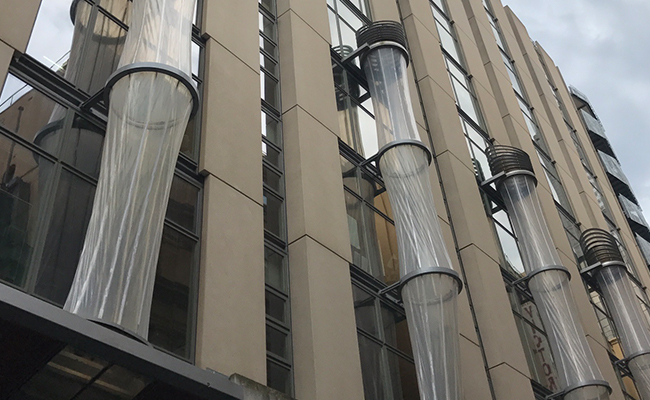

외부 증발 냉각시설

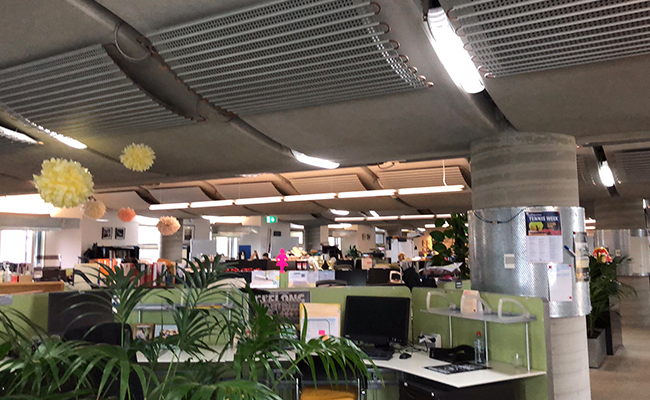

차가운 공기가 공급되는 천장의 곡선형 패널

이름부터 초록 초록한 green facade

green facade는 이름에서도 알 수 있듯이 건물의 외부 면인 세로로, 벽에 심어진 식물이다. 대부분의 green facade는 수직 수경 시스템이며, 식물의 뿌리가 수직면에 연결되어 있다. CH2 빌딩은 건물 북쪽에 보이는 벽에 green facade를 설치하였고, 이는 주변지역을 차광하기 위해 음영 처리하여 건물의 온도를 낮춰 준다. 또한 식물을 전 벽에 심음으로서 미관, 음영뿐만 아니라 공기 정화에도 좋은 효과가 있다.

도심 속의 예쁜 정원 green roof

green roof 란 건물 옥상의 상당 부분을 식물을 심어 덮는 영구적인 옥상 식물 심기 시스템이다. CH2 빌딩은 주키니 및 토마토를 키우고 있으며, 직원들이 쉴 휴식 공간을 제공한다. 다양한 식물을 옥상에 심어 미관, 음영, 공기 정화에 좋은 효과를 주며 직원들의 쉼터 역할도 톡톡히 해내고 있다.

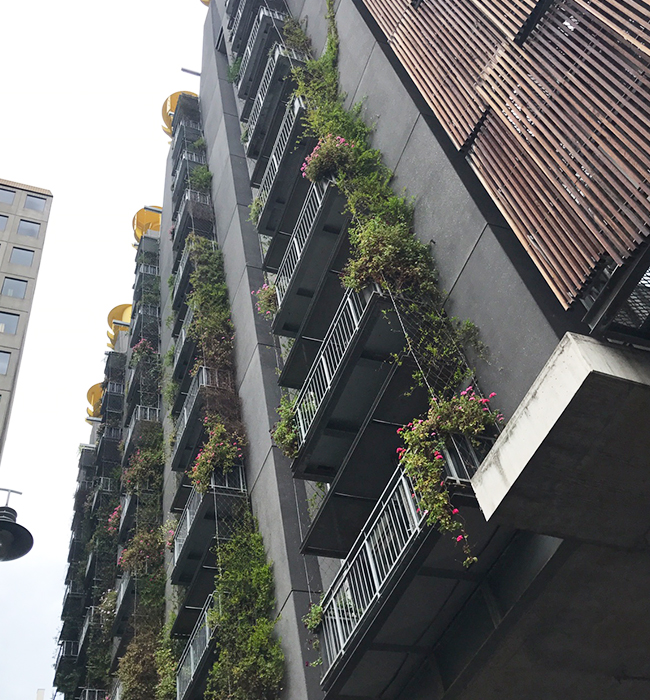

green facade

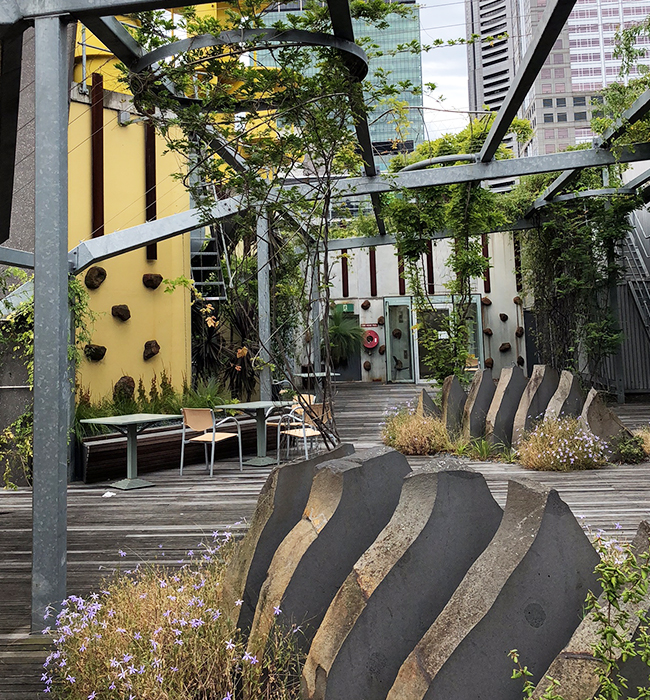

green roof

CH2 빌딩은 밤에는 오염된 공기를 깨끗이 하고, 낮에는 신선한 공기를 끌어당긴다. 건물의 외피는 태양열을 반영하고 모으기 위하여 움직이고, 오폐수를 사용할 수 있는 물로 정화시켜 사용한다. 이렇듯 CH2는 지구 생태학을 모방하여 디자인 되어 건물이 태양 에너지, 자연광, 공기 및 빗물의 자연적인 24시간 주기를 사용하여 에너지와 난방, 냉방, 그리고 급수를 하도록 설계되었다. 지구의 생태학 원리와 환경을 그대로 담고 있는 친환경적 빌딩 CH2, 앞으로 우리가 살아갈, 그리고 보존해야 할 지구의 소중한 환경을 잘 이해하기 위해 한번 방문해 보는 것을 추천한다.
